概述

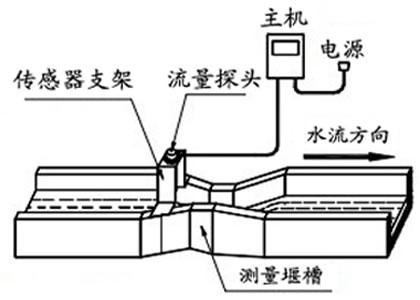

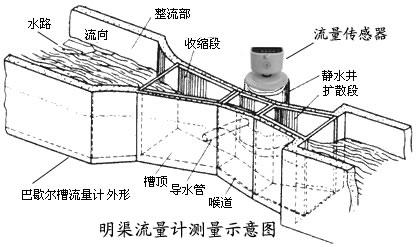

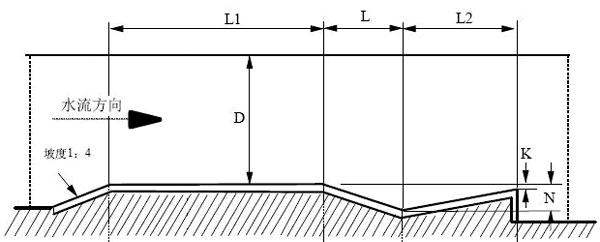

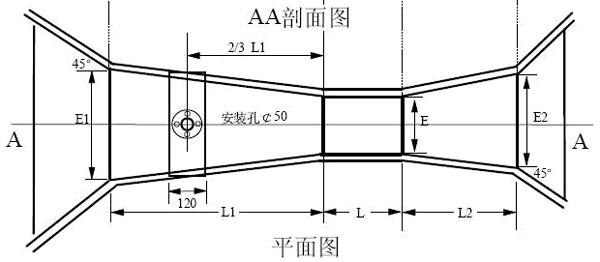

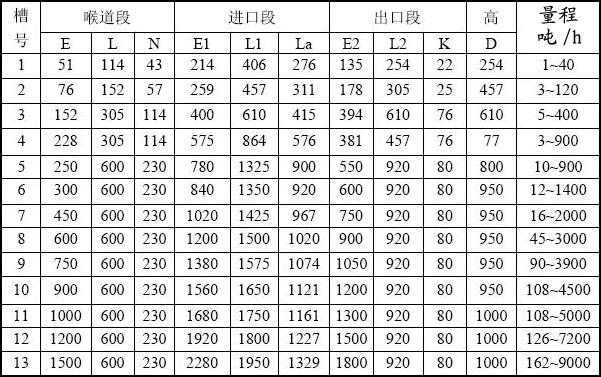

我公司生產的明渠流量計主要由堰槽(巴歇爾帕歇槽、三角堰、矩形堰、等 寬堰)、流量傳感器和流量主機構成,測量明渠內水的流量。應用于農業水 利灌溉、河流渠道流量的測量,工廠企業、城市污水處理部門環境監測系統的污 水排放測量,也可用于生活用水及給排水等明渠流量的測量。我公司采用處 理的流量傳感器,從使流量計在:泡沫水、粘污、易沉淀、腐蝕性液體等 苛刻環境下的穩定工作。 ? 主要技術指標及特點 ? 電源電壓220VAC或24VDC 輸出信號標準4~20mA可遠傳2公里 中文背光同屏顯示瞬時、累計流量和液位 帶操作按鍵可模擬設置或現場設置 壁掛式 泡沫水靜壓式 防護等級IP66 靜壓式IP68 全天候工作 ? 內置芯片溫度自動補償自動過濾虛假測量 帶電壓浪沖自動保護 允許被測介質溫度0~+60℃ 可選光電隔離RS232/RS485通訊輸出 精度高穩定性好抗干擾能力強 斷電數據自動保存 支持標準堰槽三角堰、巴歇爾槽、矩形堰、等寬堰 ? 安裝示意圖及測量示意圖 安裝示意圖 ? 測量示意圖 用戶自制巴歇爾槽 用戶完全可以自制建造巴歇爾槽,只要物理尺寸精準就行,材質可以根據自己的實際需要來定,可以是混泥土、玻璃硅膠粘合、鋼板、PVC板等,但要建造的巴歇爾槽不漏水。另外在安裝巴歇爾槽時需保證上下游有水位差,排水暢通不產生積水和巴歇爾槽上游有1到3米的直流段。以下提供常用巴歇爾槽尺寸供參考。 單位:mm |
