阻旋料位開關

ZX阻旋式料位開關是利用微型馬達做驅動裝置，傳動軸與離合器相連接，當未接觸物料時，馬達正常運轉，當葉片接觸物料時，馬達停止轉動，檢測裝置輸出一接點信號，同時切斷電源停止轉動。當物料下降時葉片所受阻力消失，檢測裝置依靠扭力彈簧恢復到原始狀態。針對不同比重物料扭力大小可以調節。

產品特點：

• 進口馬達性能可靠，可長時間連續運轉；
• 獨特油封設計可以防粉塵沿軸滲入；
• 扭力穩定可靠,且扭力大小可以調節；
• 葉片承受過重負荷時，馬達回轉機構會自動打滑，保護不受損壞；
• 接續規格、葉片、長度皆可接受定制。

電氣參數：

• 電源：
• (A)110VAC??(B)220VAC??(C)12VAC??(D)24VDC
• 功率：5W
• 耐電壓： 1500VAC×1min
• 葉片轉速：1rpm
• 防護等級：IP65
• 入線口規格：1/2″PF
• 適用最小比重：0.3g/ cm3
• 溫度：-20～80℃（高溫型耐350℃）

•

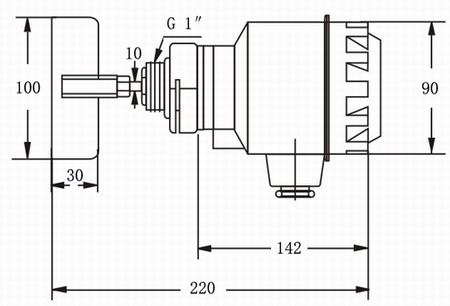

  • 型號：RC-10B
    「螺紋型」

  • 接續：1″PF
  • 適合水平安裝
  • 接續及牙口至葉片長度可定制
•

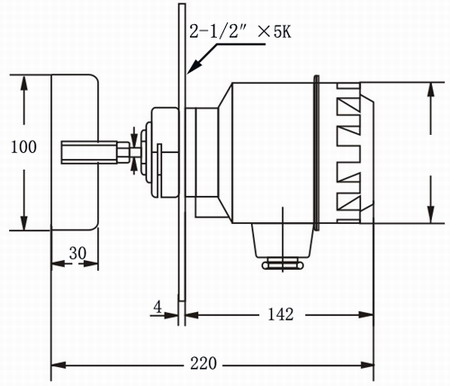

  • 型號：RC-11B
    「法蘭型」

  • 接續：2-1/2″×5 Kg/cm2
  • 適合水平安裝
  • 接續及法蘭至葉片長度可定制
  • 可定制高溫型
•

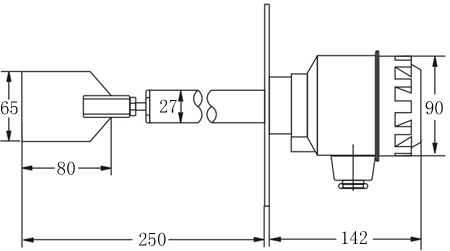

  • 型號：RC-20?
    「軸保護管型」

  • 接續：2-1/2″×5 Kg/cm2
  • 適合水平安裝或垂直安裝
  • 接續及法蘭至葉片長度可定制
•

  • 型號：RC-30
    「軸長可調型」

  • 接續：2-1/2″×5 Kg/cm2
  • 適合垂直安裝
  • 耐沖擊力可達800Kg
  • 接續及法蘭至葉片長度可定制
  • 此類型也可做成葉片可調型
•

  • 型號：RC-40
    「高溫軸保護管型」

  • 接續：2-1/2″×5 Kg/cm2
  • 適合水平或垂直安裝
  • 最高溫度： 350℃
•

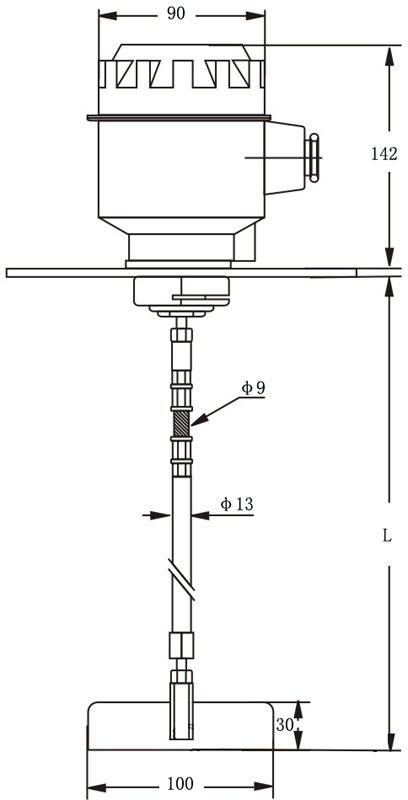

  • 型號：RC-50
    「高溫鋼索型」

  • 接續：2-1/2″×5Kg/cm2
  • 適合垂直安裝
  • 接續及法蘭至葉片長度可定制

扭力調節

根據所檢測物料的密度不同，需調整扭力彈簧的拉力，比重大時扭力彈簧拉力調至最強，反之則調至弱。

※請勿隨意更換扭力彈簧，以免造成誤動作
