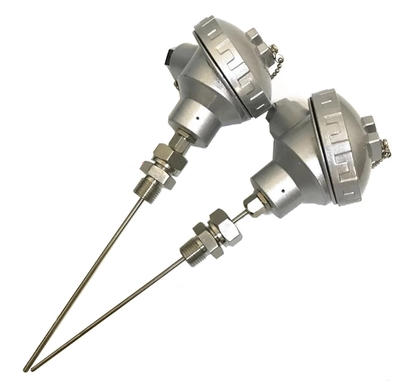

| 鎧裝鉑電阻是將鉑電阻元件（陶瓷元件、薄膜元件）連接在鎧裝引線上，再裝上保護管把元件保護起來，形成一種不可拆卸的溫度傳感器，它與裝配式鉑電阻相比，且有直徑小，可彎曲，熱惰性小，抗震性好，使用壽命長，穩定性好等優點。鎧裝鉑電阻與普通鉑電阻一樣，測量溫度范圍為-200～500℃，只要用普通銅導線和顯示儀表連接起來即可，由于它電輸出性能良好，所以能為顯示儀、記錄儀、調節器、掃描器、數據記錄儀以及電腦提供精確的溫度變化輸入信號。鎧裝鉑電阻的熱電技術性能與普通鉑電阻基本相同，分度值與允差亦都符合IEC準。
主要技術指標 :
1.鎧裝熱電阻測量范圍及允差
|
型號
|
分度號
|
測量范圍(℃)
|
精度等級
|
允許偏差△t(℃)
|
|
WZPK
|
Pt100
|
-200～500
|
A級
|
±（0.15+0.002│t│）
|
|
B級
|
±（0.30+0.005│t│）
|
2.絕緣電阻
熱電阻常溫絕緣電阻的試驗電壓為直流10～100v，環境溫度在-35～85℃范圍內，相對濕度應不大于80%，鉑熱電阻的常溫絕緣電阻值應不小于100 MΩ。
3.公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，公稱壓力不僅與保護管材質、直徑、壁厚有關，還與其結構形式、安裝方法、置入深度以及被測介質的種類、密度、流速有關。
4.電氣接口：M20×1.5，或按用戶要求。
三.型號命名
|
型 號
|
規格代碼
|
說 明
|
|
SB-
|
|
?
|
|
WZPK
|
|
鎧裝鉑電阻
|
|
芯數
|
/
|
單支（無代碼）
|
|
2
|
雙支
|
|
3
|
3點
|
|
4
|
4點
|
|
5
|
5點
|
|
6
|
6點
|
|
安裝固定形式
|
1
|
無固定裝置式
|
|
2
|
固定卡套螺紋
|
|
3
|
可動卡套螺紋
|
|
4
|
固定卡套法蘭
|
|
5
|
可動卡套法蘭
|
|
6
|
加強管固定螺紋
|
|
7
|
加強管固定法蘭
|
|
接線盒形式
|
0
|
無接線盒
|
|
3
|
防水式
|
|
3D
|
多點防水式
|
|
4
|
隔爆式（dⅡBT4）
|
|
4D
|
多點隔爆式（dⅡBT4）
|
|
6
|
插座式
|
|
7
|
帶連接導線
|
|
8
|
小接線盒式
|
|
鎧裝外徑
|
3
|
φ3外徑
|
|
4
|
φ4外徑
|
|
5
|
φ5外徑
|
|
6
|
φ6外徑
|
|
8
|
φ8外徑
|
|
附加
|
-TH
|
帶套管（詳見附錄3）
|
|
|
|
|
|
|
|
|
|
? 四.安裝固定形式（單位：mm）
1.卡套螺紋接頭
|
鎧裝熱電偶外徑d
|
φ8
|
φ6
|
φ5
|
φ4
|
φ4
|
φ3
|
φ2
|
|
固定裝置代號和尺寸
|
|
M
|
M16×1.5
|
M12×1.5
|
|
S
|
22
|
19
|
?
?
?
?
?
?
2) 卡套法蘭
|
鎧裝熱電偶外徑d
|
φ8
|
φ6
|
φ5
|
φ4
|
φ4
|
φ3
|
φ2
|
|
固定裝置代號和尺寸
|
|
D
|
φ60
|
φ50
|
|
D0
|
φ42
|
φ36
|
|
D1
|
φ24
|
φ20
|
|
S
|
22
|
19
|
?
?
?
?
?
?
?
??
?
3.防水式鎧裝鉑電阻
|
型號
|
分度號
|
測溫范圍(℃)
|
熱響應時間τ0.5(s)
|
保護管材質
|
精度等級
|
安裝固定裝置
|
|
WZPK-136
WZPK2-136
|
Pt100
|
-200～500
|
≤12
|
1Cr18Ni9Ti
|
A級或B級
|
無固定裝置
|
|
WZPK-236
WZPK2-236
|
固定卡套螺紋
|
|
WZPK-336
WZPK2-336
|
可動卡套螺紋
|
|
WZPK-436
WZPK2-436
|
固定卡套法蘭
|
|
WZPK-536
WZPK2-536
|
可動卡套法蘭
|
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
|
